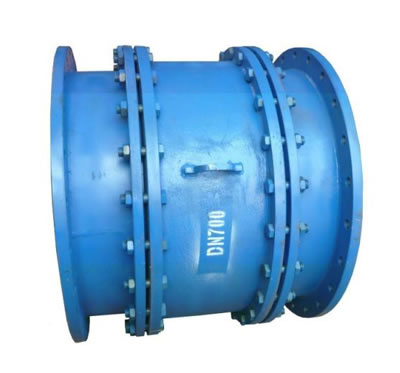

D型大撓度松套補償接頭,包括圓柱狀的本體,本體的內部穿過兩個具有法蘭的活動短管;在本體兩側的連接端分別與一個壓蓋用螺栓連接,并用螺母擰緊,本體與壓蓋的連接面上設有一圈密封條;本體的兩端面內側分別安裝一個擋圈,所述擋圈套接在所述短管的外側,并在短管上安裝一限位塊;擋圈與所述壓蓋之間安裝密封圈,所述密封圈為U型,嵌入壓蓋內部的矩形槽內,密封圈與短管的外壁接觸,并且密封圈與短管外壁的接觸面為圓柱面,在密封圈內部安裝一O型密封條,并在密封圈的上部內表面設有一凸出的唇口,唇口可以防止密封條從密封圈中脫落,而密封條可以保證密封圈對短管外壁產生持續的預緊力,進而保證本體與短管內腔的密封性。
適用范圍:
大撓度松套補償接頭是在吸收國外先進的技術并結合我國實情基礎上研究開發的一種新型管道連接器。其主要結構有短管法蘭、壓蓋、滑動管和密封裝置等組成。它采用特別的抗軸力設計,結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量,適用于工況惡劣、地形復雜場合的管。
技術參數:
序號 | 名稱 | 數量 | 材料 |
1 | 短管法蘭 | 2 | Q235、20、不銹鋼 |
2 | 固定螺柱 | - | Q235 |
3 | 固定螺母 | - | |
4 | 壓蓋 | 2 | Q235、20、不銹鋼 |
5 | 滑動管 | 1 | Q235、20、不銹鋼 |
6 | 螺栓 | 1 | Q235、35、不銹鋼 |
7 | 螺母 | - | |
8 | 限位塊 | 2 | Q235、20 |
9 | 擋圈 | 2 | |
10 | 密封圈 | 2 | NBRFPMNBR |
公稱尺寸 DN |
可撓量 | 伸縮量 mm |
L | D1 | 法蘭連接尺寸 | ||||||||
0.6Mpa | 1.0Mpa | 1.6Mpa | |||||||||||
D | K | n-do | D | K | n-do | D | K | n-do | |||||
100 | 7 | ±60 | 520 | 305 | 210 | 170 | 4-¢18 | 220 | 180 | 8-¢18 | 220 | 180 | 8-¢19 |
200 | 560 | 415 | 320 | 280 | 8-¢18 | 340 | 295 | 8-¢23 | 340 | 295 | 12-¢23 | ||
300 | 605 | 530 | 440 | 395 | 12-¢23 | 445 | 400 | 12-¢23 | 460 | 410 | 12-¢27 | ||
400 | 660 | 645 | 540 | 495 | 16-¢23 | 565 | 515 | 16-¢27 | 580 | 525 | 16-¢30 | ||
500 | 670 | 750 | 645 | 600 | 20-¢23 | 670 | 620 | 20-¢27 | 715 | 650 | 20-¢33 | ||
600 | 720 | 870 | 755 | 705 | 20-¢27 | 780 | 725 | 20-¢30 | 840 | 770 | 20-¢36 | ||
700 | 6.5 | ±65 | 750 | 960 | 860 | 810 | 24-¢27 | 895 | 840 | 24-¢30 | 910 | 840 | 24-¢36 |
800 | 810 | 1085 | 975 | 920 | 24-¢30 | 1015 | 950 | 24-¢33 | 1025 | 950 | 24-¢39 | ||
900 | 855 | 1185 | 1075 | 1020 | 24-¢30 | 1115 | 1050 | 28-¢33 | 1125 | 1050 | 28-¢39 | ||
1000 | 950 | 1305 | 1175 | 1120 | 28-¢30 | 1230 | 1160 | 28-¢36 | 1255 | 1170 | 28-¢42 | ||
1200 | 1000 | 1505 | 1405 | 1340 | 32-¢33 | 1455 | 1380 | 32-¢39 | 1485 | 1390 | 32-¢48 | ||
1400 | 1050 | 1715 | 1630 | 1560 | 36-¢36 | 1675 | 1590 | 36-¢42 | 1685 | 1590 | 36-¢48 | ||
1600 | 1140 | 1930 | 1830 | 1760 | 40-¢36 | 1915 | 1820 | 40-¢48 | 1930 | 1820 | 40-¢56 | ||
1800 | 6 | +75 | 1200 | 2150 | 2045 | 1970 | 44-¢40 | 2115 | 2020 | 44-¢48 | 2130 | 2020 | 44-¢56 |
2000 | 1250 | 2370 | 2265 | 2180 | 48-¢42 | 2325 | 2230 | 48-¢48 | 2345 | 2230 | 48-¢62 | ||
2200 | 1300 | 2570 | 2475 | 2390 | 52-¢42 | 2550 | 2440 | 52-¢56 | - | - | - | ||
2400 | 1420 | 2820 | 2685 | 2600 | 56-¢42 | 2760 | 2650 | 56-¢56 | - | - | - | ||
2600 | 1450 | 3020 | 2905 | 2810 | 60-¢48 | 2960 | 2850 | 60-¢56 | - | - | - | ||
2800 | 1500 | 3230 | 3115 | 3020 | 64-¢48 | 3180 | 3070 | 64-¢56 | - | - | - | ||
3000 | 1600 | 3440 | 3315 | 3220 | 68-¢48 | 3405 | 3290 | 68-¢62 | - | - | - | ||
3200 | 1780 | 3685 | 3525 | 3430 | 72-¢48 | - | - | - | - | - | - |
